在本章中,我们将讨论产生 NBFM 和 WBFM 波的调制器。首先我们来讨论一下NBFM的产生。

NBFM的产生

我们知道FM波的标准方程是

$$sleft ( t ight )=A_c cosleft ( 2 pi f_ct+2 pi k_fint mleft ( t ight ) dt ight )$$

$Rightarrow sleft ( t ight )=A_c cosleft ( 2 pi f_ct ight ) cosleft ( 2 pi k_fint mleft ( t ight )dt ight )-$

$A_c sinleft ( 2 pi f_ct ight ) sinleft ( 2 pi k_fint mleft ( t ight )dt ight )$

对于 NBFM,

$$left | 2 pi k_fint mleft ( t ight )dt ight | < < 1$$

我们知道,当$ heta$非常小时,$cos heta approx 1$和$sin heta approx 1$。

利用上述关系,我们将得到NBFM方程

$$sleft ( t ight )=A_c cosleft ( 2 pi f_ct ight )-A_c sinleft ( 2 pi f_ct ight )2 pi k_fint mleft ( t ight )dt$$

NBFM调制器的框图如下图所示。

NBFM modulator

这里使用积分器对调制信号$mleft (t ight )$进行积分。载波信号$A_c cos left ( 2 pi f_ct ight )$通过$-90^0$移相器相移$-90^0$得到$A_c sin left ( 2 pi f_ct ight )$。乘积调制器有两个输入$int mleft ( t ight )dt$和$A_c sin left ( 2 pi f_ct ight )$。它产生一个输出,它是这两个输入的乘积。

通过在前向路径中放置一个块$2 pi k_f$,将其进一步与$2 pi k_f$相乘。加法器块有两个输入,它们只是NBFM方程的两个项。在加法器模块的输入端,为载波信号和另一项分配正负符号。最后,加法器模块产生 NBFM 波。

WBFM 的生成

以下两种方法可生成 WBFM 波。

  • 直接方法
  • 间接方法

直接方法

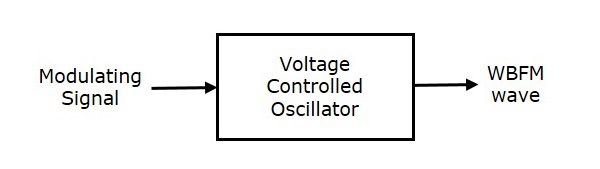

此方法称为直接方法,因为我们直接生成宽带 FM 波。在此方法中,压控振荡器 (VCO) 用于生成 WBFM。VCO 产生输出信号,其频率与输入信号电压成正比。这类似于 FM 波的定义。下图显示了 WBFM 波生成的框图。

直接方法

这里,调制信号 $mleft (t ight )$ 被用作压控振荡器 (VCO) 的输入。VCO 产生的输出就是 WBFM。

$$f_i : alpha : mleft ( t ight )$$

$$Rightarrow f_i=f_c+k_fmleft ( t ight )$$

其中,

$f_i$ 是 WBFM 波的瞬时频率。

间接方法

此方法之所以称为间接方法,是因为我们正在间接生成宽带 FM 波。这意味着,首先我们将生成 NBFM 波,然后在倍频器的帮助下我们将获得 WBFM 波。下图显示了生成 WBFM 波的框图。

间接方法

此框图主要包含两个阶段。在第一阶段,NBFM 波将使用 NBFM 调制器生成。我们在本章开头已经看到了 NBFM 调制器的框图。我们知道 NBFM 波的调制指数小于 1。因此,为了获得所需的 FM 波调制指数(大于 1),请适当选择倍频器的值。

倍频器是一种非线性设备,它产生的输出信号的频率是输入信号频率的"n"倍。其中,n 为倍增因子。

如果将调制指数 $\beta$ 小于 1 的 NBFM 波作为倍频器的输入,则倍频器产生的输出信号调制指数为 $\beta$ 的 n 倍,频率也是 WBFM 波频率的 n 倍。

有时,我们可能需要多级倍频器和混频器,以增加 FM 波的频率偏差和调制指数。
